Cấp áp lực ống HDPE: PN6, PN8, PN10, PN16 và cách chọn đúng

Ký hiệu PN trên thân ống HDPE là thông số kỹ thuật quan trọng bậc nhất khi lựa chọn vật tư. Hiểu sai thông số này dẫn đến hai hậu quả trái ngược: chọn thiếu thì ống vỡ khi vận hành, chọn thừa thì lãng phí chi phí đầu tư.

PN nghĩa là gì?

PN là viết tắt của Pressure Nominal — áp lực danh nghĩa, đơn vị bar. Một ống ghi PN10 nghĩa là chịu được áp lực làm việc liên tục 10 bar (tương đương khoảng 1,0 MPa) với nước ở 20°C, trong suốt tuổi thọ thiết kế 50 năm.

Điểm cần nhấn mạnh: đây là áp lực làm việc liên tục, không phải áp lực phá huỷ. Ống có thể chịu áp lực cao hơn nhiều trong thời gian ngắn, nhưng thiết kế phải căn cứ vào giá trị PN.

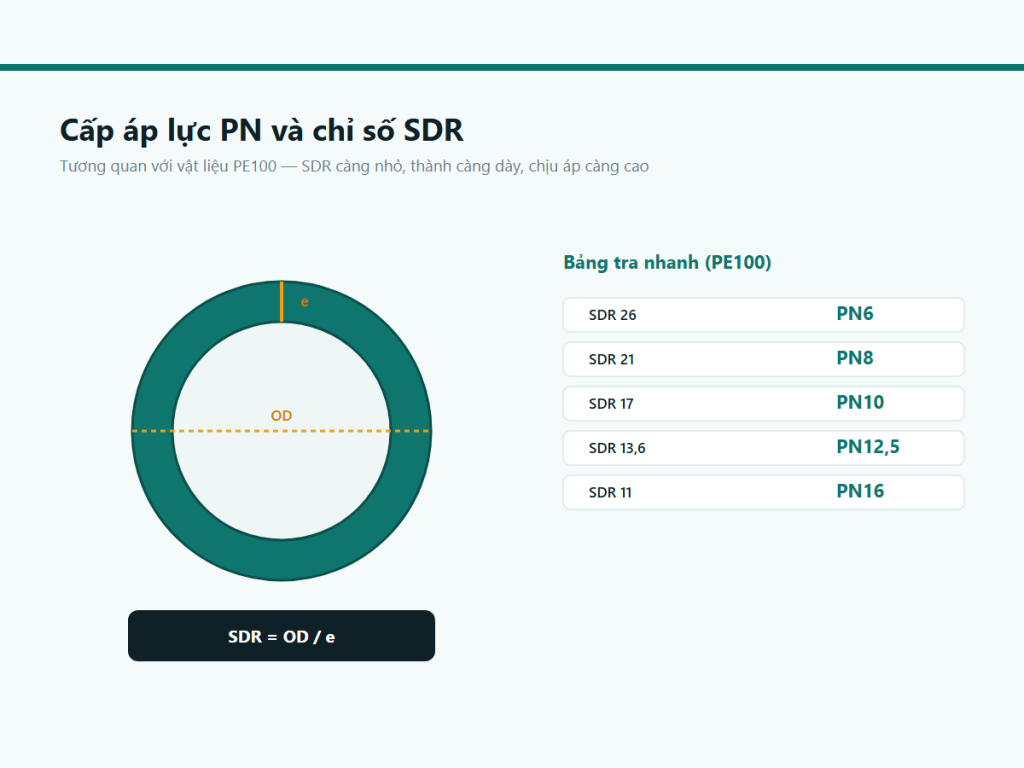

Quan hệ giữa PN và SDR

SDR (Standard Dimension Ratio) là tỷ số giữa đường kính ngoài và độ dày thành ống. SDR càng nhỏ thì thành ống càng dày, khả năng chịu áp càng cao. Với vật liệu PE100, tương quan thường gặp:

• SDR 26 — tương ứng PN6
• SDR 21 — tương ứng PN8
• SDR 17 — tương ứng PN10
• SDR 13,6 — tương ứng PN12,5
• SDR 11 — tương ứng PN16

Lưu ý quan trọng: cùng một chỉ số SDR nhưng vật liệu khác nhau sẽ cho cấp áp lực khác nhau. Ống PE80 SDR 17 chỉ đạt PN8, trong khi PE100 SDR 17 đạt PN10. Vì vậy không thể tra cấp áp lực chỉ dựa vào SDR mà bỏ qua cấp vật liệu.

Chọn cấp áp lực thế nào cho đúng

Bước 1: Xác định áp lực làm việc thực tế

Bao gồm áp lực bơm và chênh cao địa hình. Mỗi 10 mét cột nước tương đương khoảng 1 bar. Tuyến ống đi qua vùng thấp sẽ chịu áp lực tĩnh cao hơn đáng kể so với điểm đầu tuyến.

Bước 2: Cộng thêm dự phòng cho va đập thuỷ lực

Hiện tượng búa nước khi đóng van đột ngột hoặc mất điện bơm có thể tạo xung áp lực vượt xa áp lực vận hành bình thường. Hệ thống có van đóng nhanh hoặc bơm công suất lớn cần dự phòng lớn hơn.

Bước 3: Xét nhiệt độ vận hành

Khả năng chịu áp của HDPE giảm khi nhiệt độ tăng. Giá trị PN được xác định ở 20°C; nếu chất lỏng vận chuyển nóng hơn, phải áp dụng hệ số suy giảm theo tiêu chuẩn.

Sai lầm thường gặp

Chọn cấp áp lực chỉ theo áp lực bơm mà bỏ qua chênh cao địa hình là lỗi phổ biến nhất, thường phát sinh ở các tuyến ống dài đi qua địa hình đồi dốc. Một sai lầm khác là dùng chung một cấp áp lực cho toàn tuyến trong khi có thể phân đoạn theo áp lực thực tế để tối ưu chi phí.
